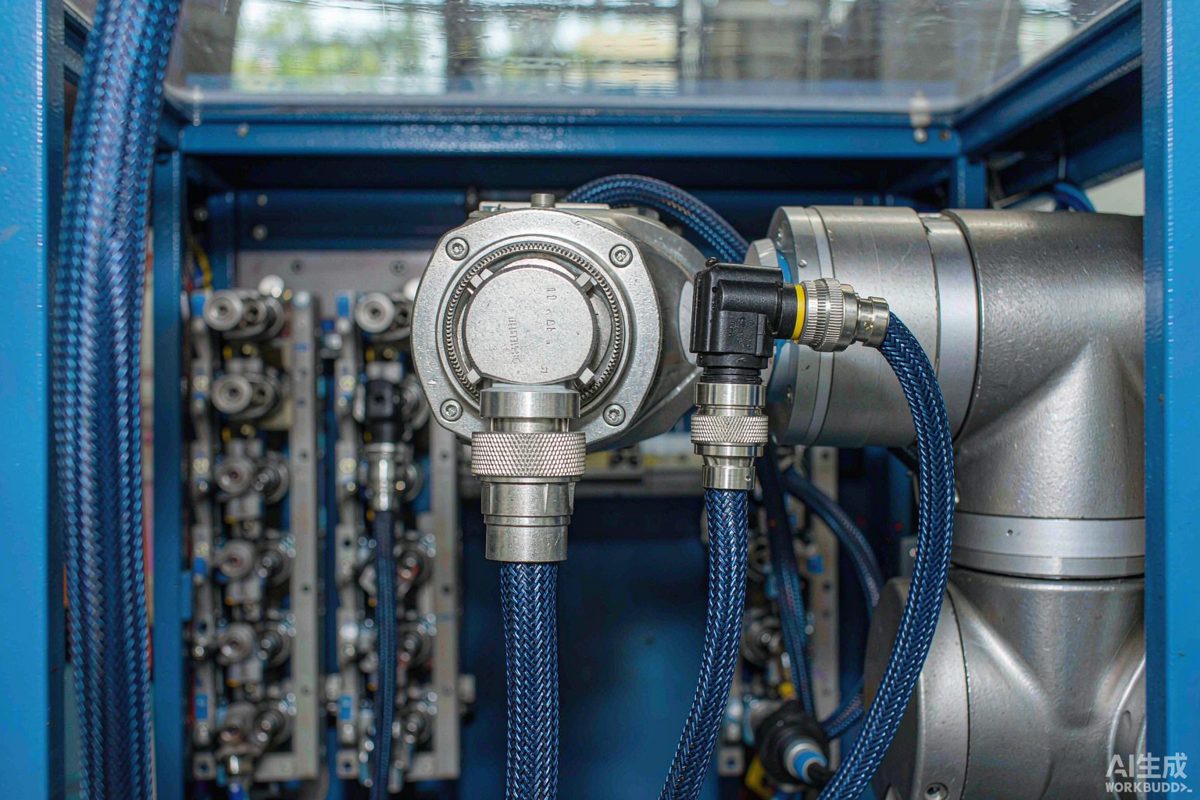

伺服电机为什么需要专用连接器？
伺服电机通常由动力电缆、编码器电缆、制动/抱闸线三部分组成。这三类线束都需要通过连接器与伺服驱动器或控制器连接。普通连接器很难满足伺服系统对信号完整性、抗电磁干扰和抗振动的要求，因此伺服电机一般选用带屏蔽、带锁紧的圆形航空插头或专用工业圆形连接器。
在工业机器人关节、协作机器人末端、数控机床主轴等场景中，连接器还要承受反复弯折、油污、粉尘和机械冲击，这对插拔寿命、防护等级和接触可靠性提出了更高要求。
伺服系统常用的连接器类型
1. 编码器连接器（信号）
编码器信号线传输位置、速度和电流反馈信号，线径细、针数多，最怕干扰。常见做法是采用带高密度触点和360° 屏蔽壳的圆形航空插头，如 D-sub 高密度替代型号、MIL 标准小型圆形连接器等。选型重点是接触电阻低、屏蔽连续性好。
2. 动力连接器（电源）
动力线承载较大电流（常见 5A~40A），需要粗针径、低接触电阻和良好散热。大功率伺服电机通常使用军规螺纹圆形连接器或工业重载连接器，并注意端子的电流载流能力，避免长时间满载发热。
3. 制动电阻与抱闸连接器
伺服电机失电时需要抱闸保持位置，抱闸线圈功率较小，但需要快速响应。抱闸连接器一般针数少、电流小，通常与动力线共用或采用独立 2~4 芯圆形连接器。
工业机器人连接器的核心指标
| 指标 | 推荐值 | 说明 |
|---|
| 接触电阻 | ≤5 mΩ | 降低发热，提高信号稳定性 |
| 绝缘电阻 | ≥1000 MΩ | 防止高压击穿和漏电 |
| 耐电压 | ≥1500 VAC/1min | 满足伺服驱动器高压浪涌 |
| 防护等级 | IP65 及以上 | 适应油污、粉尘、切削液环境 |
| 插拔寿命 | ≥500 次 | 机器人调试维护频繁 |
| 抗振动 | 10~2000 Hz | 匹配机械臂运动振动环境 |
圆形航空插头在伺服中的选型五要素
- 针数与电流：先确认动力、编码器、抱闸各自需要的芯数和每芯电流，避免“小马拉大车”。
- 屏蔽与接地：编码器线优先选金属外壳并带接地簧片的型号，确保屏蔽层 360° 端接。
- 锁紧方式：机器人运动部位建议用螺纹锁紧或卡口锁紧，防止运行中松脱。
- 防护等级：机床侧可选 IP65，户外或冲洗环境建议 IP67 及以上。
- 线径与安装空间：小关节空间受限时，选用小型号高密度连接器；大功率电机选大壳体、粗端子。
抗干扰与 EMC 设计要点
伺服系统是典型的强干扰源，动力线和信号线必须分开布线。若不得不同槽，应保持 10 cm 以上间距或加金属隔板。连接器端：
- 动力连接器的金属外壳要与机壳 PE 低阻抗连接；
- 编码器连接器屏蔽层采用 360° 压接，避免“猪尾巴”接地；
- 信号线可考虑双绞屏蔽结构，降低共模干扰；
- 驱动器端加装磁环或滤波器，抑制高频开关噪声。
常见故障与排查
| 现象 | 可能原因 | 处理建议 |
|---|
| 编码器报警/丢步 | 屏蔽接地不良、针脚氧化 | 重接屏蔽、检查接触电阻、必要时更换连接器 |
| 电机运行抖动 | 动力端子松动、电流接触不良 | 拧紧锁紧螺母、检查端子压接 |
| 抱闸失效 | 抱闸线断线、插针退位 | 测量线圈电阻、检查插针保持力 |
| 外壳发热 | 过流、接触电阻大 | 降额使用或换更大载流型号 |
南京呈阳电气伺服连接器服务
南京呈阳电气提供伺服电机、工业机器人专用的圆形航空插头、编码器连接器、动力连接器及线束配套方案，覆盖 JAEWON、HONGWU、Amphenol、HARTING 等品牌对应型号，并支持国产替代与非标定制。如需选型对照或样品测试，请致电 133-9077-0108。
常见问题
Q：伺服电机连接器和普通插头有什么区别？
A：伺服连接器需要承受振动、油污和电磁干扰，通常具备金属外壳、屏蔽结构、螺纹/卡口锁紧和较高防护等级，普通插头无法满足。
Q：编码器信号线能不能用航空插头转接？
A：可以，但必须保证屏蔽层连续、接触电阻低，且最好用高密度针芯设计，避免信号衰减和串扰。
Q：机器人关节空间小，选什么连接器？
A：优先选小型高密度圆形连接器或短壳体航空插头，同时确认弯曲半径和耐弯折次数。
